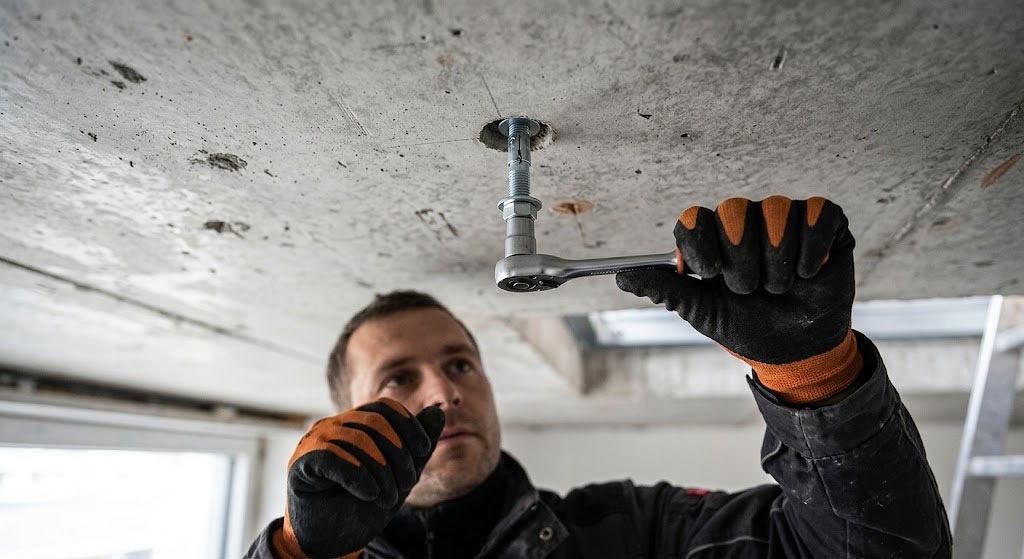

آموزش صفر تا صد نحوه نصب رول بولت سقفی؛ ۵ گام ایمن + ابزارها
آموزش کامل نحوه نصب رول بولت سقفی در ۵ گام ایمن؛ از نشانه‌گذاری و سوراخ‌کاری با عمق مناسب تا پاک‌سازی سوراخ، قرار دادن انکر و سفت کردن مهره به همراه ابزارهای ضروری
نصب صحیح تجهیزات روی سقف نیازمند رعایت مراحل فنی خاصی است. نحوه نصب رول بولت سقفی شامل ۵ گام اصلی یعنی نشانه‌گذاری، سوراخ‌کاری با عمق مناسب، پاک‌سازی گردوغبار، قرار دادن انکر و سفت کردن مهره است. رعایت درست این مراحل، ایمنی و تحمل بار بالا را تضمین می‌کند. بااین‌حال، کوچک‌ترین خطا در اجرای این فرایند یا انتخاب ابزار نامناسب می‌تواند مخاطرات جانی و مالی سنگینی به همراه داشته باشد. در ادامه نحوه نصب، ابزارهای موردنیاز و نکات ایمنی حیاتی را بررسی می‌کنیم تا اتصال سقفی کاملاً ایمن و مستحکمی داشته باشید. ما را تا پایان همراهی کنید.

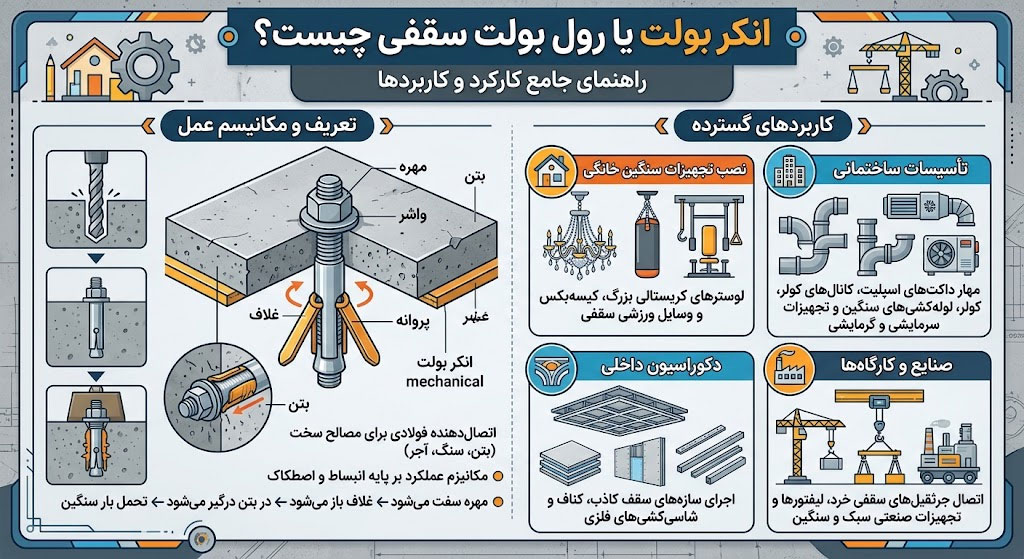

انکر بولت یا رول بولت سقفی چیست و چه کاربردهایی دارد؟
رول بولت سقفی که در اصطلاح فنی با نام انکر بولت مکانیکی نیز شناخته می‌شود، نوعی اتصال‌دهنده فولادی است که برای فیکس کردن و اتصال قطعات مختلف به مصالح سخت مانند بتن، سنگ یا آجر به کار می‌رود. مکانیزم عملکرد این ابزار بر پایه انبساط و اصطکاک است. بدین‌صورت که با سفت کردن مهره، غلاف یا پروانه آن باز و درون بتن درگیر می‌شود تا بار سنگین را بدون لغزش تحمل کند.
استفاده از رول بولت‌های سقفی در صنایع مختلف و همچنین مصارف خانگی بسیار گسترده است. از مهم‌ترین کاربردهای این اتصال‌دهنده‌ها می‌توان به موارد زیر اشاره کرد:
- نصب تجهیزات سنگین خانگی: مانند لوسترهای کریستالی بزرگ، کیسه‌بکس و وسایل ورزشی سقفی؛
- تأسیسات ساختمانی: مهار داکت‌های اسپلیت، کانال‌های کولر، لوله‌کشی‌های سنگین و تجهیزات سرمایشی و گرمایشی؛
- دکوراسیون داخلی: اجرای سازه‌های سقف کاذب، کناف و شاسی‌کشی‌های فلزی؛
- صنایع و کارگاه‌ها: اتصال جرثقیل‌های سقفی خرد، لیفتورها و تجهیزات صنعتی سبک و سنگین.
چک‌لیست ابزارهای ضروری برای اجرای اتصال سقفی
قبل از اینکه مراحل نصب را آغاز کنید، آماده‌سازی ابزارهای استاندارد بسیار اهمیت دارد. استفاده از تجهیزات غیرمرتبط یا نامناسب می‌تواند به ساختار بتن آسیب بزند یا گیرایی انکر را کاهش دهد. فهرست ابزارهای لازم عبارت‌اند از:
- دریل چکشی یا بتن‌کن: برای ایجاد سوراخ‌های دقیق در سازه‌های بتنی یا آجری؛
- مته مخصوص بتن: سایز مته باید دقیقاً هم‌اندازه با قطر غلاف یا بدنه رول بولت انتخاب شود؛
- پمپ باد دستی یا مته‌پاک‌کن: برای خروج گردوغبار حاصل از سوراخ‌کاری؛
- چکش فلزی یا لاستیکی: جهت جا زدن اولیه رول بولت درون سوراخ؛
- آچار متناسب (آچار تخت یا فرانسه): برای اعمال گشتاور و سفت کردن مهره انکر؛
- تجهیزات ایمنی فردی: شامل عینک ایمنی، ماسک ضد گردوغبار و دستکش کار.

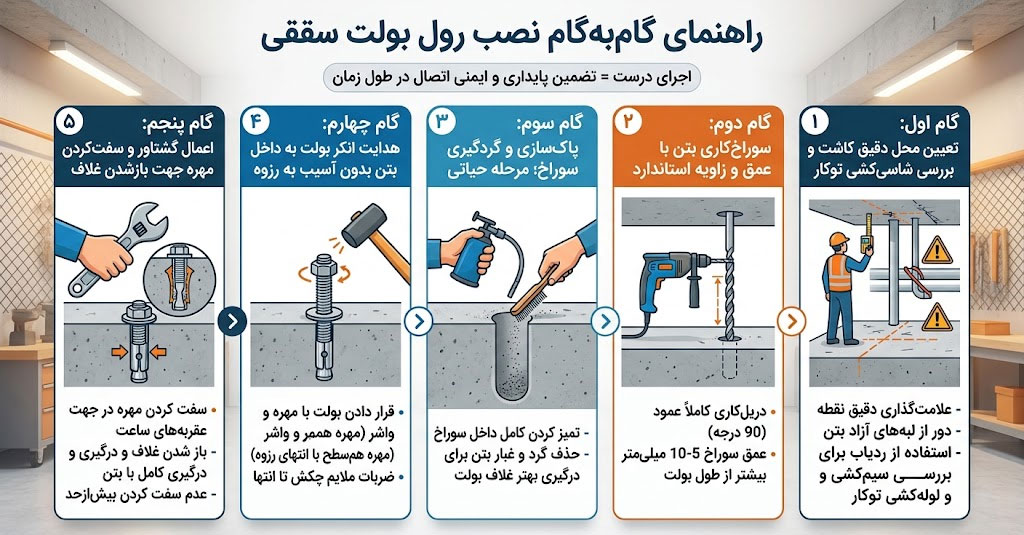

راهنمای مرحله‌به‌مرحله نحوه نصب رول بولت سقفی
اجرای درست این فرایند ضامن پایداری اتصال در طول زمان است. برای رسیدن به بهترین نتیجه، مراحل زیر را با دقت پیاده‌سازی کنید:
گام اول: تعیین محل دقیق کاشت و بررسی شاسی‌کشی توکار
ابتدا نقطه‌ای را که قرار است انکر در آن قرار گیرد، به دقت علامت‌گذاری کنید. مطمئن شوید که محل موردنظر دور از لبه‌های آزاد بتن باشد. زیرا فشار انکر ممکن است باعث قلوه‌کن شدن بتن شود. همچنین با ابزارهای ردیاب توکار مطمئن شوید در مسیر دریل‌کاری، سیم‌کشی برق یا لوله‌کشی تاسیسات وجود ندارد.
گام دوم: سوراخ‌کاری بتن با عمق و زاویه استاندارد
دریل را کاملاً عمود بر سطح سقف (زاویه ۹۰ درجه) قرار دهید. عمق سوراخ باید مقداری (حدود ۵ تا ۱۰ میلی‌متر) بیشتر از طول کاشت رول بولت باشد تا پیچ هنگام وارد شدن به ته سوراخ گیر نکند. برای دقت بیشتر می‌توانید از خط‌کش عمق‌سنج دریل یا چسب نواری روی مته استفاده کنید.
گام سوم: پاک‌سازی و گردگیری سوراخ؛ مرحله حیاتی قبل از کاشت
یکی از مهم‌ترین نکات در نحوه نصب رول بولت سقفی، تمیز کردن داخل سوراخ است. گرد و خاک و خاکه بتن باقی‌مانده درون سوراخ مانند روان‌کننده عمل می‌کند و مانع از درگیری کامل غلاف رول بولت با دیواره بتن می‌شود. با استفاده از پمپ باد دستی یا فرچه سیمی، سوراخ را کاملاً پاک کنید.
گام چهارم: هدایت انکر بولت به داخل بتن بدون آسیب به رزوه
رول بولت را به‌همراه واشر و مهره (به‌گونه‌ای که مهره با انتهای رزوه هم‌سطح باشد تا رزوه آسیب نبیند) درون سوراخ قرار دهید. با ضربات ملایم چکش، آن را تا انتهای عمق کاشت به داخل هدایت کنید.
گام پنجم: اعمال گشتاور و سفت‌کردن مهره جهت بازشدن غلاف
با استفاده از آچار مناسب، مهره را در جهت عقربه‌های ساعت بچرخانید. این عمل باعث کشیده شدن مخروطی داخلی به‌سمت بیرون و باز شدن غلاف یا پروانه‌های انکر می‌شود. مهره را تا زمانی که احساس مقاومت محکم کردید سفت کنید؛ اما از فشار بیش‌ازحد خودداری کنید.
جدول زیر خلاصه فنی و استانداردهای نصب رول بولت سقفی را نشان می‌دهد:
| پارامتر فنی / مرحله | ابزار / مشخصه استاندارد | دلیل اهمیت و نقش در ایمنی |
|---|---|---|
| زاویه سوراخ‌کاری | دریل بتن‌کن با زاویه ۹۰ درجه عمود | جلوگیری از اعمال نیروی برشی ناخواسته و انحراف بار |
| عمق سوراخ‌کاری | ۵ تا ۱۰ میلی‌متر بیشتر از طول کاشت | ایجاد فضای کافی برای براده‌های احتمالی و نشست کامل |
| سایز مته | دقیقاً هم‌قطر با غلاف رول بولت | ایجاد اصطکاک و درگیری ۱۰۰٪ غلاف با بدنه بتن |
| تمیزکاری سوراخ | پمپ باد دستی یا فرچه سیمی | حذف خاکه بتن جهت درگیری مستقیم فلز با بتن |
| سفت‌کردن مهره | آچار متناسب (عدم فشار بی‌رویه) | باز شدن کامل غلاف انبساطی درون بتن |
| جنس و آلیاژ | گالوانیزه گرم یا استیل ضدزنگ | مقاومت در برابر رطوبت و جلوگیری از پوسیدگی |
اشتباهات خطرناک در نصب رول بولت سقفی (علل سقوط و شل‌شدن انکر)
رعایت نکردن اصول فنی در هنگام نصب می‌تواند منجر به سقوط تجهیزات شود. شایع‌ترین اشتباهات عبارت‌اند از:
- انتخاب مته با سایز اشتباه: اگر مته بزرگ‌تر باشد، رول بولت هرز می‌شود و اگر کوچک‌تر باشد، انکر وارد سوراخ نمی‌شود؛
- نادیده گرفتن تمیزکاری سوراخ: گردوغبار قدرت تحمل بار انکر را تا بیش از ۵۰ درصد کاهش می‌دهد؛
- سفت کردن بیش‌ازحد (Over-tightening): اعمال نیروی بی‌رویه به آچار می‌تواند باعث بریده شدن رزوه یا ترک خوردن بتن اطراف شود؛
- استفاده از رول بولت در بتن ضعیف یا پوک: انکرهای مکانیکی نیازمند بتن سالم و متراکم هستند و روی گچ یا بتن‌های آسیب‌دیده کارایی ندارند.
راهنمای انتخاب سایز مناسب رولبولت
برای نصب مناسب رول بولت سقفی، باید حواستان به سایز مناسب آن نیز باشد تا بعد از نصب دچار مشکل نشوید. سایت pichmdf.com در این زمینه می نویسد:
پیشنهاد کلی ما برای انتخاب سایز به شرح زیر است (توجه داشته باشید که تایید نهایی باید توسط مهندس محاسب پروژه انجام شود):
سایز M8: معمولاً برای بارهای سبک، نصب ساپورت‌های تاسیساتی کوچک، داکت‌ها و تجهیزات روشنایی استفاده می‌شود؛
سایز M10: پرمصرف‌ترین سایز برای اجرای وال پست‌های مرسوم، نصب پنجره‌ها، نرده‌های محافظ و نبشی‌کشی‌های سبک نما؛
سایز M12: گزینه‌ای ایدئال برای شاسی‌کشی‌های اصلی نما، نصب ماشین‌آلات نیمه سنگین، و وال پست‌هایی که نیاز به مقاومت برشی بالاتری دارند؛
سایز M14 و M16: مخصوص کارهای سنگین صنعتی، نصب بیس‌پلیت‌های بزرگ ستون‌ها، ماشین‌آلات ارتعاشی و سازه های فلزی سنگین.
کلام پایانی
نحوه نصب رول بولت سقفی تأثیر مستقیمی بر استحکام و ایمنی اتصال دارد. انتخاب رول بولت متناسب با نوع بتن و وزن تجهیزات، استفاده از مته مناسب، رعایت عمق سوراخ‌کاری، پاک‌سازی کامل سوراخ و سفت کردن صحیح مهره، مهم‌ترین مراحل اجرای این اتصال هستند. همچنین پیش از سوراخ‌کاری باید محل نصب از نظر وجود سیم برق و تأسیسات توکار بررسی شود. برای تجهیزات سنگین، بارهای دینامیک یا اتصالاتی که ایمنی افراد به آن‌ها وابسته است، بهتر است ظرفیت باربری و مشخصات فنی انکر بر اساس دستورالعمل سازنده و شرایط واقعی پروژه بررسی شود.
