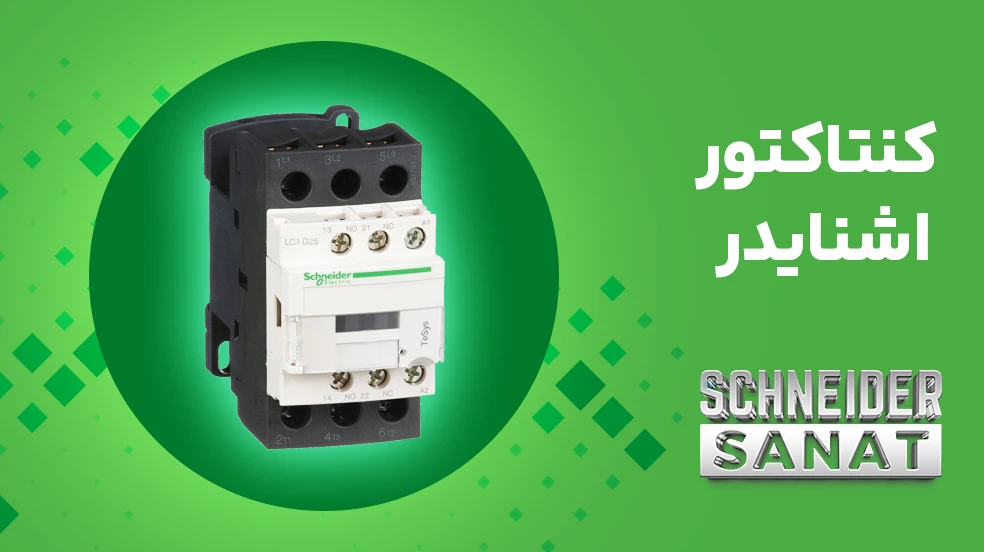

راهنمای تخصصی انتخاب کنتاکتور اشنایدر

انتخاب صحیح کنتاکتور اشنایدر برای حفاظت و کنترل موتور یا بار الکتریکی، نیازمند توجه به چندین پارامتر فنی است که در جدول انتخاب کنتاکتور اشنایدر لحاظ می‌شود. این پارامترها شامل توان نامی، جریان مصرفی، ولتاژ کاری، نوع بار و شرایط کاری می‌باشند.

۱. پارامترهای اصلی در انتخاب کنتاکتور

توان موتور (kW یا HP)

• • توان نامی موتور باید با جدول توان-جریان کنتاکتور مطابقت داشته باشد.
  • به عنوان مثال، برای یک موتور سه‌فاز ۷.۵ کیلووات در ولتاژ ۴۰۰ ولت، جریان نامی حدود ۱۴.5A است که نیاز به کنتاکتور با جریان نامی حداقل 18A دارد.

ولتاژ تغذیه بوبین (Coil Voltage)

• • کنتاکتورهای اشنایدر با ولتاژ بوبین AC یا DC عرضه می‌شوند (مانند 24VDC، 110VAC، 220VAC).

کلاس کاربرد (Utilization Category)

• • AC-3: برای راه‌اندازی و قطع موتورهای قفس سنجابی.
  • AC-1: برای بارهای مقاومتی یا القایی سبک (مانند هیترها).
  • AC-4: برای کنترل موتور با قطع و وصل مکرر (مانند جرثقیل).

ضریب سرویس (Service Factor)

• • در محیط‌های با دمای بالا یا استفاده سنگین، باید یک سایز بالاتر از مقدار محاسبه‌شده انتخاب شود.

۲. فرمول محاسبه جریان موتور برای انتخاب کنتاکتور

برای محاسبه جریان نامی موتور سه‌فاز:

I = (P × ۱۰۰۰) / (√۳ × U × η × cosφ)

P = توان موتور (کیلووات – kW)

U = ولتاژ خط (ولت – V)

η = راندمان موتور (Efficiency)

cosφ = ضریب توان (Power Factor)

I = جریان نامی موتور (آمپر – A)

جدول انتخاب سریع کنتاکتور اشنایدر

این جدول بر اساس توان موتور سه‌فاز (کلاس AC-3) و مدل‌های رایج کنتاکتور اشنایدر تهیه شده است. اطلاعات شامل توان نامی، جریان نامی، کد فنی کنتاکتور، جریان قابل تحمل (AC-1) و ولتاژ بوبین می‌باشد.

۴. نکات کلیدی انتخاب کنتاکتور اشنایدر

• همیشه جریان نامی کنتاکتور را ۲۰ تا ۳۰ درصد بیشتر از جریان موتور انتخاب کنید.
• در بارهای با راه‌اندازی سنگین (Heavy Duty)، سایز بالاتر را انتخاب نمایید.
• در انتخاب ولتاژ بوبین، به ولتاژ کنترلی تابلو برق توجه کنید.
• استفاده از تجهیزات جانبی مانند رله حرارتی (LRD) برای حفاظت اضافه‌بار توصیه می‌شود.

راهنمای تخصصی خرید کنتاکتور اشنایدر

کنتاکتور اشنایدر یکی از پرکاربردترین تجهیزات کلیدزنی و کنترل مدار در صنایع برق است. این تجهیز برای قطع و وصل مدار قدرت یا کنترل با فرمان الکتریکی استفاده می‌شود و به دلیل کیفیت، طول عمر بالا و تنوع مدل‌ها در پروژه‌های صنعتی، ساختمانی و خودکارسازی (Automation) کاربرد گسترده‌ای دارد.

برای اطمینان از دریافت محصول اصل، بهره‌مندی از خدمات گارانتی معتبر و مشاوره فنی تخصصی، توصیه می‌شود کنتاکتور اشنایدر را از نمایندگی رسمی اشنایدر الکتریک تهیه کنید.

۱. شناخت ساختار و عملکرد کنتاکتور

کنتاکتور از سه بخش اصلی تشکیل شده است:

1. بوبین (Coil): ایجاد میدان مغناطیسی برای جابه‌جایی کنتاکت‌ها.
2. کنتاکت‌های اصلی (Main Contacts): برای قطع و وصل مدار قدرت.
3. کنتاکت‌های کمکی (Auxiliary Contacts): برای فرمان و مدار کنترل.

۲. نکات کلیدی در خرید کنتاکتور اشنایدر

۲.۱ جریان نامی (Rated Current)

• باید متناسب با جریان کاری موتور یا بار انتخاب شود.
• توصیه: جریان کنتاکتور را ۲۰ تا ۳۰٪ بالاتر از جریان محاسبه‌شده بگیرید تا در شرایط بارگذاری لحظه‌ای آسیب نبیند.

۲.۲ توان نامی (Rated Power)

• توان موتور بر حسب kW یا HP در ولتاژ کاری تعیین‌کننده مدل کنتاکتور است.
• استفاده از جدول انتخاب کنتاکتور اشنایدر برای تعیین دقیق مدل ضروری است.

۲.۳ ولتاژ بوبین (Coil Voltage)

• ولتاژ تغذیه بوبین باید با مدار فرمان همخوان باشد.
• مقادیر رایج: 24VDC، 48VDC، 110VAC، 220VAC.

۲.۴ کلاس کاربرد (Utilization Category)

• AC-1: بارهای مقاومتی (هیترها، لامپ‌ها).
• AC-3: موتورهای قفس سنجابی (بیشترین کاربرد).
• AC-4: بارهای با کلیدزنی مکرر و معکوس‌کننده (جرثقیل، بالابر).

۲.۵ شرایط محیطی

• دمای محیط، رطوبت و میزان گردوغبار بر انتخاب مدل و ظرفیت تأثیر دارد.
• در محیط‌های گرم یا با قطع و وصل زیاد، مدل با جریان بالاتر انتخاب شود.

۳. مزایای کنتاکتور اشنایدر

• طول عمر مکانیکی و الکتریکی بالا (تا میلیون‌ها سیکل کاری).
• ابعاد استاندارد و نصب آسان روی ریل یا صفحه تابلو.
• تنوع گسترده لوازم جانبی مثل رله حرارتی، تایمر بوبین، کنتاکت کمکی.
• قابلیت اطمینان بالا در شرایط کاری سخت.

۴. مراحل انتخاب مدل مناسب

1. تعیین توان موتور یا بار (kW یا HP).
2. محاسبه جریان کاری با استفاده از فرمول یا جدول استاندارد.
3. انتخاب کلاس کاری (AC-1، AC-3، AC-4).
4. انتخاب کد فنی کنتاکتور از جدول اشنایدر.
5. تعیین ولتاژ بوبین مطابق مدار فرمان.
6. بررسی نیاز به تجهیزات جانبی (رله حرارتی، کنتاکت کمکی، تایمر).

۵. پیشنهاد کاربردی

برای موتورهای سه‌فاز در پروژه‌های صنعتی، بهترین انتخاب استفاده از مدل‌های سری LC1D اشنایدر در کلاس AC-3 است. این مدل‌ها برای بارهای القایی سنگین طراحی شده‌اند و در محدوده ۹ تا ۱۵۰ آمپر عرضه می‌شوند.

راهنمای تخصصی انتخاب کلید اتوماتیک اشنایدر

کلید اتوماتیک اشنایدر (Schneider MCCB/MCB) یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و ساختمانی است که وظیفه قطع جریان در شرایط اضافه‌بار، اتصال کوتاه یا خطای زمین را بر عهده دارد. این کلیدها قابلیت تنظیم و حفاظت دقیق از تجهیزات و کابل‌ها را فراهم می‌کنند.

پارامترهای اصلی در انتخاب کلید اتوماتیک

1. جریان نامی (Rated Current – In)
   • باید متناسب با ظرفیت کابل و جریان کاری بار انتخاب شود.
   • برای حفاظت موتور یا تابلو، جریان کلید معمولاً ۱۰ تا ۲۰ درصد بالاتر از جریان محاسبه‌شده در نظر گرفته می‌شود.
2. قدرت قطع (Breaking Capacity – Icu/Ics)
   • بیانگر حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب قطع کند.
   • در شبکه‌های صنعتی و پرقدرت، انتخاب کلید با قدرت قطع بالا (مثلاً 36kA یا 50kA) ضروری است.
3. نوع عملکرد حفاظتی
   • حرارتی (Thermal): برای حفاظت در برابر اضافه‌بار.
   • مغناطیسی (Magnetic): برای حفاظت سریع در برابر اتصال کوتاه.
   • الکترونیکی (Micrologic): تنظیم‌پذیر برای حفاظت چندگانه و مانیتورینگ.
4. تعداد پل‌ها (Poles)
   • 1P، 2P، 3P، 4P بر اساس تک‌فاز یا سه‌فاز بودن مدار.
5. ولتاژ کاری (Rated Operational Voltage – Ue)
   • باید با ولتاژ سیستم (230V تک‌فاز یا 400V سه‌فاز) مطابقت داشته باشد.
