استفاده از تابلو برق آتش‌نشانی باعث افزایش ایمنی ساختمان‌ها، عملکرد مطمئن پمپ‌ها و جلوگیری از اختلالات احتمالی می‌شود و نقشی حیاتی در سیستم‌های اطفای حریق مدرن دارد.

مهم‌ترین کاربردهای تابلو برق بوستر پمپ آتش‌نشانی

تابلو برق بوستر پمپ آتش‌نشانی یکی از رایج ترین انواع تابلو برق بوده که وظیفه کنترل و مدیریت عملکرد پمپ‌های آتش‌نشانی را بر عهده دارد. این تابلو با دریافت سیگنال از سنسورها و تجهیزات هشدار، در زمان افت فشار یا وقوع حریق به‌طور خودکار پمپ‌ها را روشن کرده و آب را به شبکه لوله‌کشی آتش‌نشانی ارسال می‌کند. همچنین از تجهیزات در برابر نوسانات برق، اتصال کوتاه و اضافه بار محافظت می‌کند.

 قابلیت مانیتورینگ، کنترل دستی و اتوماتیک، نمایش وضعیت پمپ‌ها و امکان اتصال به سیستم‌های هوشمند مدیریت ساختمان از دیگر کاربردهای مهم تابلو برق بوستر پمپ آتش‌نشانی محسوب می‌شود که برای ایمنی حیاتی است.

بیشتر بخوانید» یکی دیگر از انواع مدل های تابلو برق، تابلو برق فرمان است. تابلو فرمان وظیفه کنترل و مدیریت عملکرد تجهیزات الکتریکی و مکانیکی مانند پمپ‌ها، موتورها و آسانسورها را بر عهده دارد. این تابلو امکان اجرای حالت‌های دستی و اتوماتیک، حفاظت در برابر نوسانات برق، کنترل سرعت و فشار و همچنین عیب‌یابی سریع سیستم را فراهم می‌کند و باعث افزایش ایمنی و بهره‌وری تجهیزات صنعتی و ساختمانی می‌شود. با این حال درصورت تمایل به خرید و اطلاع از قیمت تابلو فرمان، روی لینک داده شده کلیک کنید.

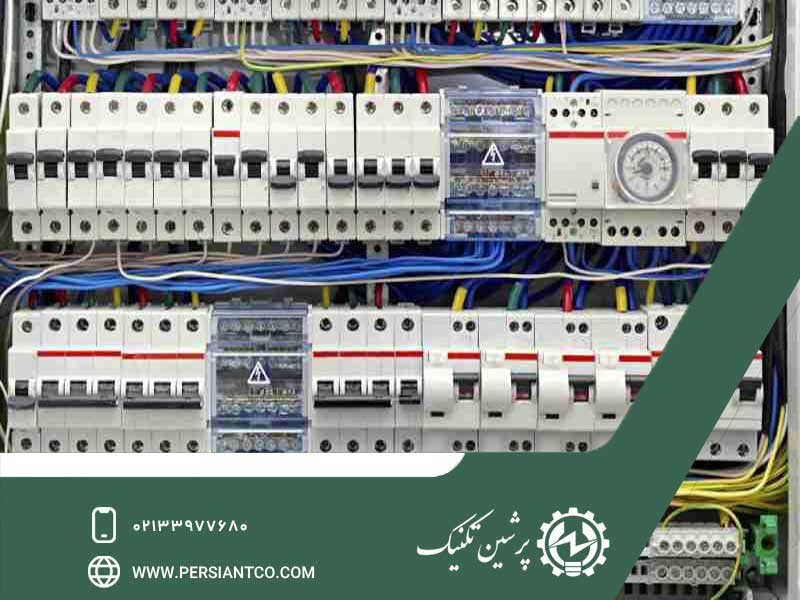

مهم‌ ترین قسمت‌ های تابلو برق آتش‌ نشانی

تابلو برق آتش‌نشانی از چندین بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی دارند. بخش قدرت شامل کنتاکتورها، کلیدهای حرارتی و فیوزها برای کنترل جریان و حفاظت مدار است. بخش فرمان شامل رله‌ها، تایمرها و ترمینال‌های کنترل برای مدیریت عملکرد پمپ‌ها در شرایط اضطراری استفاده می‌شود.

همچنین نشانگرها و کلیدهای دستی برای کنترل مستقیم و نمایش وضعیت تجهیز شده‌اند. برخی تابلوها دارای PLC یا ماژول‌های هوشمند جهت برنامه‌ریزی دقیق هستند. علاوه بر این، حفاظت در برابر اتصال کوتاه، اضافه بار و نوسانات ولتاژ از طریق تجهیزات حفاظتی تعبیه‌شده در تابلو انجام می‌گیرد.

بیشتر بخوانید» موتورهای سه فاز در هنگام راه‌اندازی در زیر بار به جریانی بیشتر از جریان نامی نیاز دارند. یکی از بهترین و مقرون به صرفه‌ترین راه‌ها برای رفع این مشکل، استفاده از تابلو ستاره مثلث جهت کاهش جریان راه‌اندازی است. در صورت تمایل به خرید و استعلام قیمت این نوع تابلو برق، روی لینک داده شده کلیک کنید.

نقشه مدار فرمان بوستر پمپ

نقشه مدار فرمان بوستر پمپ نمایانگر نحوه اتصال و عملکرد اجزای الکتریکی تابلو برای کنترل پمپ‌هاست. این نقشه شامل اتصالات کنتاکتورها، کلیدهای فشاری، رله‌ها، تایمرها و سنسورهای فشار است. در این مدار فرمان، سیگنال فشار کم باعث فعال شدن پمپ‌ها می‌شود و پس از رسیدن به فشار مطلوب، پمپ‌ها خاموش می‌گردند.

وجود مدارات حفاظتی برای جلوگیری از اضافه‌بار، اتصال کوتاه و خرابی تجهیزات نیز ضروری است. این نقشه به تکنسین‌ها کمک می‌کند تا در هنگام نصب، عیب‌یابی یا تعمیرات، عملکرد کلی سیستم را درک کرده و مشکلات احتمالی را سریع‌تر شناسایی کنند.

انواع مدار فرمان بوستر پمپ آبرسانی

مدار فرمان بوستر پمپ آبرسانی در دو نوع دستی و اتوماتیک طراحی می‌شود. در مدار دستی، اپراتور مستقیماً با کلیدها یا شستی‌ها پمپ‌ها را کنترل می‌کند، اما در حالت اتوماتیک، سنسورهای فشار و رله‌ها فرآیند را مدیریت می‌کنند.

انواع پیشرفته‌تر شامل کنترل با PLC یا اینورتر هستند که امکان تنظیم دقیق فشار، کاهش مصرف انرژی و حفاظت بهتر از تجهیزات را فراهم می‌کنند. این مدارها می‌توانند به صورت تک‌پمپ، دوپمپ یا چندپمپ طراحی شوند تا در مواقع مختلف نیاز، یک یا چند پمپ به صورت هم‌زمان وارد مدار شوند و عملکرد بهینه ارائه دهند.

مونتاژ تابلو برق بوستر پمپ

مونتاژ تابلو برق بوستر پمپ شامل نصب و اتصال اجزای الکتریکی مانند کنتاکتورها، فیوزها، رله‌ها و تجهیزات حفاظتی درون تابلو است. این فرآیند با طراحی نقشه مدار فرمان آغاز شده و پس از سیم‌کشی دقیق و تست عملکرد انجام می‌شود. مونتاژ صحیح تابلو برق، کارکرد ایمن و پایدار بوستر پمپ را تضمین می‌کند و از خرابی احتمالی جلوگیری خواهد کرد.

طراحی نقشه تابلو

در این مرحله، نقشه مدار قدرت و مدار فرمان بوستر پمپ تهیه می‌شود. این نقشه شامل نحوه اتصال کنتاکتورها، فیوزها، رله‌ها و سنسورهای فشار است. طراحی باید مطابق استانداردهای ایمنی و نیاز سیستم آبرسانی یا آتش‌نشانی انجام شود تا عملکرد دقیق و بدون خطا تضمین گردد و در مراحل نصب مرجع اصلی تکنسین‌ها باشد.

انتخاب و تهیه تجهیزات لازم

پس از طراحی، تجهیزات موردنیاز شامل کنتاکتور، فیوز، کلید حرارتی، رله‌ها، پرشر سوئیچ، ترمینال و بدنه تابلو برق انتخاب و تهیه می‌شود. این تجهیزات باید متناسب با ظرفیت بوستر پمپ، ولتاژ و جریان سیستم باشند. کیفیت و استاندارد بودن قطعات، از اهمیت بالایی برای جلوگیری از خرابی و افزایش طول عمر تابلو برخوردار است.

آماده‌ سازی بدنه تابلو برق

بدنه تابلو برق باید از جنس مقاوم مانند فلز با پوشش رنگ الکترواستاتیک انتخاب شود. در این مرحله سوراخ‌کاری برای نصب تجهیزات، دریل‌کاری برای عبور سیم‌ها و تعبیه محل نصب دریچه‌ها و تهویه انجام می‌شود. همچنین، محل قرارگیری برچسب‌ها و شماره‌گذاری قطعات مشخص شده و تابلو برای مونتاژ قطعات داخلی آماده می‌گردد.

سیم‌کشی مدار قدرت و مدار فرمان

در این مرحله، طبق نقشه طراحی‌شده، سیم‌کشی مدار قدرت برای پمپ‌ها و سیم‌کشی مدار فرمان برای رله‌ها، تایمرها و سنسور فشار انجام می‌شود. استفاده از کابل‌های استاندارد و رعایت اصول ایمنی مانند شماره‌گذاری سیم‌ها و عایق‌بندی صحیح اهمیت بالایی دارد. این بخش پایه عملکرد صحیح تابلو و جلوگیری از اتصال کوتاه است.

نصب سنسور فشار یا پرشر سوئیچ

پرشر سوئیچ وظیفه کنترل فشار و ارسال فرمان روشن یا خاموش شدن پمپ‌ها را دارد. نصب آن باید در نقطه مناسب از سیستم لوله‌کشی و با دقت بالا انجام شود. تنظیم محدوده فشار کاری دستگاه نیز در این مرحله صورت می‌گیرد تا پمپ‌ها به‌طور خودکار و دقیق براساس نیاز شبکه آبرسانی عمل کنند.

آزمایش و راه‌اندازی

پس از تکمیل مونتاژ و سیم‌کشی، تابلو برق بوستر پمپ تست می‌شود. ابتدا مدارهای قدرت و فرمان از نظر اتصال کوتاه، ولتاژ و عملکرد تجهیزات بررسی می‌شوند. سپس پمپ‌ها در حالت‌های دستی و اتوماتیک روشن و خاموش شده و فشار سیستم چک می‌شود. در نهایت، تابلو آماده بهره‌برداری و تحویل به کارفرما خواهد بود.

کلام پایانی

تابلو برق آتش‌نشانی به عنوان قلب سیستم بوستر پمپ، وظیفه دارد در شرایط اضطراری بدون وقفه وارد عمل شود و جریان آب کافی برای اطفای حریق تأمین کند. انتخاب و نصب صحیح این تابلو با تجهیزات استاندارد، موجب اطمینان از عملکرد سریع و مطمئن سیستم می‌شود و ایمنی جانی و مالی ساختمان را به شکل قابل‌توجهی افزایش می‌دهد.
