اجزای درایر تبریدی چیست؟
آیا می‌دانید رطوبت موجود در هوای فشرده می‌تواند تا ۸۰% از مشکلات و خرابی‌های سیستم‌های پنوماتیک شما را به وجود آورد؟ تصور کنید بدون درک عملکرد اجزای کلیدی درایرهای تبریدی چگونه می‌توانید از این خسارات جلوگیری کنید؟ این مقاله، راهنمای جامع شما برای شناخت قلب تپنده سیستم‌های خشک‌کن هوا است. با ما همراه شوید تا با اجزای اصلی این دستگاه‌ها آشنا شده و بدانید هر قطعه چگونه از ورود رطوبت مخرب به خطوط تولید شما جلوگیری می‌کند.
معرفی اجزای درایر تبریدی

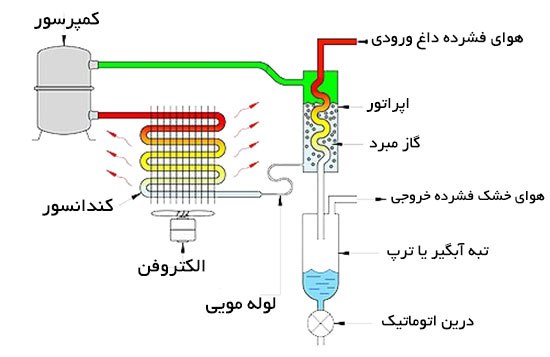

درایرهای تبریدی یکی از رایج‌ترین و مقرون‌به‌صرفه‌ترین روش‌ها برای حذف رطوبت از هوای فشرده در صنایع مختلف هستند. این دستگاه‌ها با خنک کردن هوای فشرده تا نزدیکی نقطه شبنم، باعث میعان بخار آب موجود در آن شده و سپس آب میعانات را از جریان هوا جدا می‌کنند. درایرهای تبریدی از یک سیکل تبرید مشابه یخچال‌ها و سیستم‌های تهویه مطبوع استفاده می‌کنند و اجزای اصلی آن‌ها برای انجام این فرآیند به صورت هماهنگ عمل می‌کنند. در ادامه به معرفی اجزای اصلی یک درایر تبریدی می‌پردازیم:
کمپرسور
کمپرسور باد، قلب سیستم تبرید است. وظیفه آن فشرده‌سازی گاز مبرد و افزایش دما و فشار آن است. این گاز مبرد با فشار و دمای بالا وارد کندانسور می‌شود تا گرمای خود را از دست داده و به مایع تبدیل شود. کمپرسورهای مورد استفاده در درایرهای تبریدی معمولاً از نوع هرمتیک ، اسکرال (Scroll) یا پیستونی (Piston) هستند که با توجه به ظرفیت و نوع درایر انتخاب می‌شوند. کمپرسورهای هرمتیک به دلیل ساختار بسته و عدم نشتی مبرد، از کارایی و طول عمر بالایی برخوردارند.
کندانسور
کندانسور یک مبدل حرارتی است که وظیفه خنک کردن گاز مبرد پرفشار و داغ خروجی از کمپرسور را بر عهده دارد. در کندانسور، گاز مبرد گرمای خود را به محیط (در کندانسورهای هوا خنک) یا آب (در کندانسورهای آب خنک) منتقل کرده و در نتیجه به مایع مبرد با فشار بالا تبدیل می‌شود. کارایی کندانسور در عملکرد کلی سیستم تبرید و درایر بسیار مهم است، زیرا تبادل حرارت مؤثر باعث کاهش دما و فشار مبرد و در نتیجه بهبود فرآیند خنک‌سازی هوا می‌شود. کندانسورهای هوا خنک معمولاً دارای فن‌هایی هستند که جریان هوا را بر روی لوله‌های حاوی مبرد برقرار می‌کنند.
شیر انبساط
شیر انبساط (Expansion Valve) یک قطعه کلیدی در سیکل تبرید است که وظیفه کاهش فشار مایع مبرد پرفشار خروجی از کندانسور را بر عهده دارد. با عبور مایع مبرد از روزنه تنگ شیر انبساط، فشار آن به طور ناگهانی کاهش یافته و بخشی از آن تبخیر می‌شود. این فرآیند باعث کاهش شدید دمای مبرد شده و آن را برای جذب گرما از هوای فشرده در اواپراتور آماده می‌کند. انواع مختلفی از شیرهای انبساط مانند شیرهای ترموستاتیک و شیرهای الکترونیکی در درایرهای تبریدی استفاده می‌شوند که با توجه به نوع و ظرفیت درایر انتخاب می‌گردند.
شیر گازی مبدل گرمایی
در برخی از درایرهای تبریدی، از یک شیر گازی برای کنترل جریان هوای خروجی سرد و خشک از مبدل گرمایی هوا به هوا استفاده می‌شود. این شیر به منظور جلوگیری از یخ‌زدگی احتمالی در اواپراتور و همچنین بهینه‌سازی مصرف انرژی در شرایط بار کم مورد استفاده قرار می‌گیرد. با تنظیم جریان هوای خروجی، دمای هوای ورودی نیز تا حدی کاهش یافته و بار حرارتی اواپراتور کم می‌شود.
اواپراتور
اواپراتور (Evaporator) یک مبدل حرارتی دیگر است که در آن هوای فشرده مرطوب عبور می‌کند و با مبرد سرد و کم فشار تبادل حرارت انجام می‌دهد. در این فرآیند، هوای فشرده گرمای خود را به مبرد منتقل کرده و در نتیجه دما آن کاهش می‌یابد. با کاهش دمای هوا، بخار آب موجود در آن به نقطه شبنم رسیده و میعان می‌کند. طراحی اواپراتور به گونه‌ای است که سطح تماس بالایی بین هوا و لوله‌های حاوی مبرد وجود داشته باشد تا فرآیند خنک‌سازی و میعان به طور مؤثری انجام شود.
مبدل گرمایی
در درایرهای تبریدی معمولاً از دو نوع مبدل گرمایی استفاده می‌شود: مبدل هوا به هوا (Air-to-Air Heat Exchanger) و مبدل هوا به مبرد که همان اواپراتور است. مبدل هوا به هوا وظیفه پیش‌خنک کردن هوای فشرده ورودی با استفاده از هوای سرد و خشک خروجی از اواپراتور را بر عهده دارد. این عمل باعث کاهش بار حرارتی اواپراتور و در نتیجه افزایش کارایی و کاهش مصرف انرژی درایر می‌شود. همچنین، هوای خروجی پس از عبور از این مبدل گرم شده و از تشکیل کندانس روی لوله‌های انتقال هوا جلوگیری می‌شود.
سپراتور
سپراتور یا جداکننده، قطعه‌ای است که پس از اواپراتور قرار می‌گیرد و وظیفه جداسازی قطرات آب میعان شده از جریان هوای فشرده را بر عهده دارد. این کار معمولاً با استفاده از روش‌های مکانیکی مانند تغییر ناگهانی جهت جریان هوا، برخورد هوا با سطوح و نیروی گریز از مرکز انجام می‌شود. آب جدا شده در پایین سپراتور جمع‌آوری شده و از طریق یک شیر تخلیه (Drain Valve) به بیرون هدایت می‌شود. کارایی سپراتور در جلوگیری از ورود قطرات آب به سیستم هوای فشرده بسیار مهم است.
میکروفیلتر
میکروفیلترها در انتهای درایر تبریدی و پس از سپراتور قرار می‌گیرند. وظیفه اصلی آن‌ها حذف ذرات ریز معلق، روغن و سایر آلاینده‌های احتمالی باقی‌مانده در جریان هوای فشرده است. استفاده از میکروفیلترها باعث بهبود کیفیت هوای فشرده خروجی و محافظت از تجهیزات حساس پایین‌دستی در برابر آلودگی‌ها می‌شود. این فیلترها معمولاً از مواد متخلخل با دقت فیلتراسیون بالا ساخته می‌شوند و به طور دوره‌ای نیاز به تعویض دارند.
تابلو برق
تابلو برق درایر تبریدی میکروپور، مرکز کنترل و مدیریت عملکرد دستگاه است. این تابلو شامل قطعات الکتریکی و الکترونیکی مختلفی مانند کنتاکتورها، رله‌ها، تایمرها، سنسورها و یک کنترلر الکترونیکی (PLC یا برد کنترلی) است. تابلو برق وظایفی نظیر روشن و خاموش کردن کمپرسور و فن کندانسور، کنترل شیر تخلیه، نمایش وضعیت عملکرد دستگاه، اعلام هشدارهای مربوط به خطاها و تنظیم پارامترهای عملکردی را بر عهده دارد. کنترلرهای مدرن معمولاً دارای نمایشگرهای دیجیتال برای نمایش دما، نقطه شبنم و سایر اطلاعات مهم هستند و امکان تنظیمات پیشرفته را فراهم می‌کنند.
کمپرسور نوری نمایندگی و مرکز خرید درایر تبریدی میکروپور

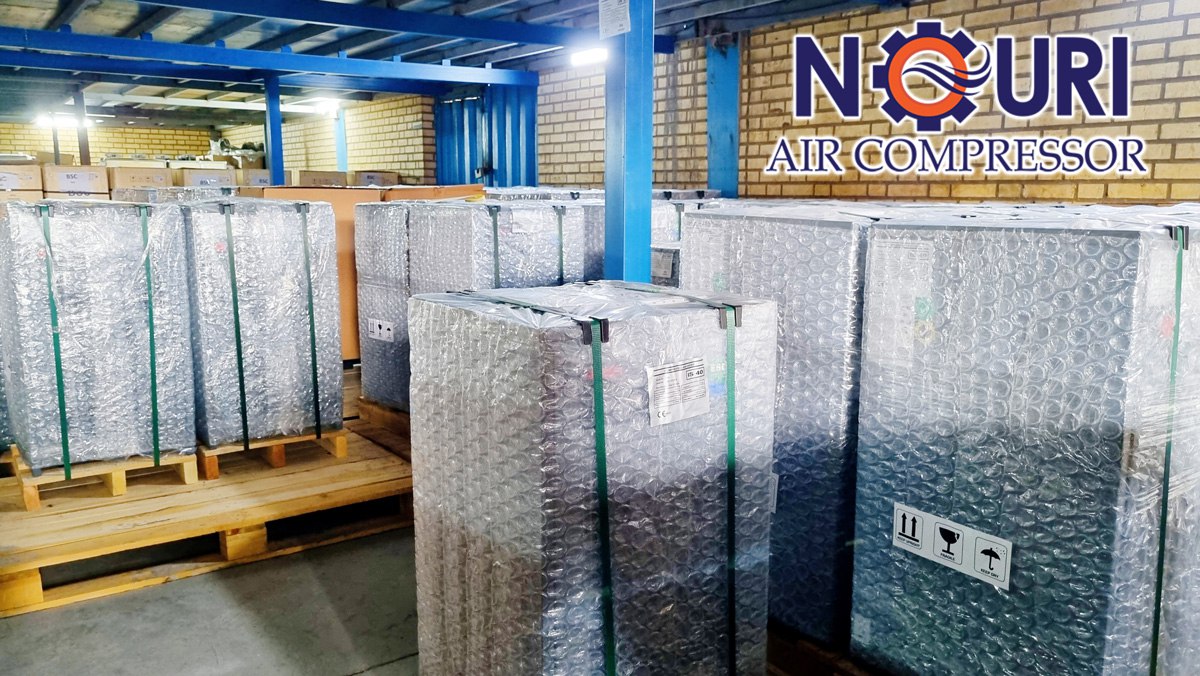

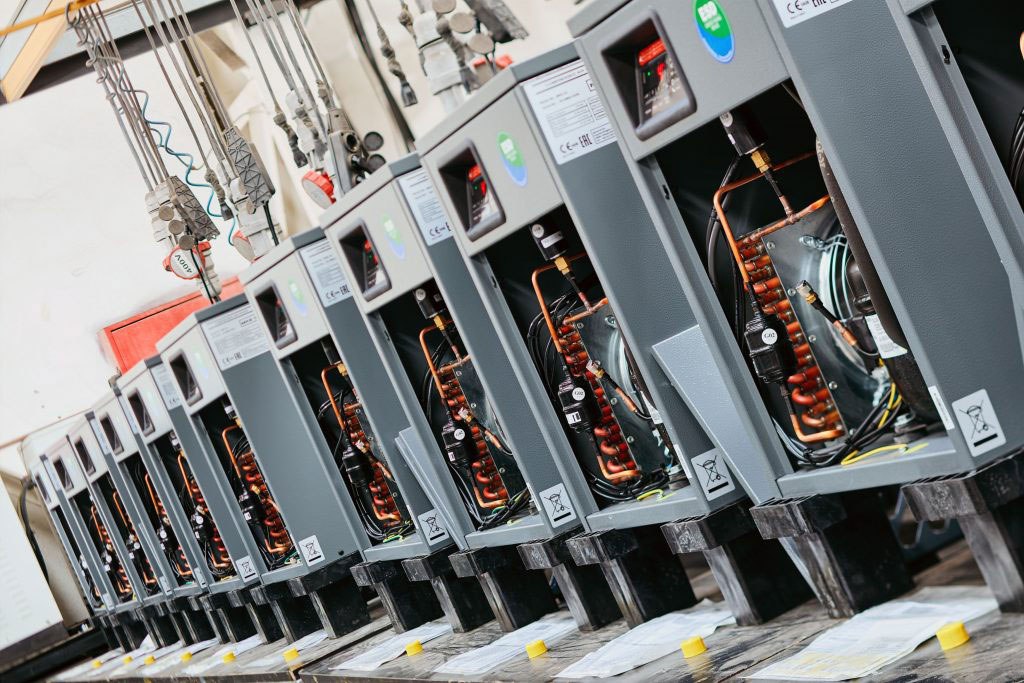

فروشگاه کمپرسور نوری به عنوان یکی از معتبرترین مراکز تهیه تجهیزات هوای فشرده در ایران، مفتخر است که نمایندگی رسمی و مرکز خرید محصولات درایر تبریدی میکروپور را بر عهده دارد. درایرهای تبریدی میکروپور با بهره‌گیری از فناوری پیشرفته و قطعات با کیفیت، راهکاری مطمئن و کارآمد برای حذف رطوبت از سیستم‌های هوای فشرده در صنایع مختلف ارائه می‌دهند. این درایرها با طراحی بهینه، مصرف انرژی پایین و طول عمر بالا، انتخابی هوشمندانه برای تضمین کیفیت هوای فشرده و افزایش طول عمر تجهیزات شما محسوب می‌شوند.
کارشناسان مجرب ما در فروشگاه کمپرسور نوری آماده ارائه مشاوره تخصصی رایگان به شما عزیزان جهت انتخاب درایر تبریدی مناسب با نیازهای خاص کسب و کارتان هستند. ما با ارائه طیف گسترده‌ای از مدل‌های درایر تبریدی میکروپور در ظرفیت‌های مختلف، به شما کمک می‌کنیم تا بهترین گزینه را با مناسب‌ترین قیمت تهیه نمایید. برای کسب اطلاعات بیشتر، دریافت کاتالوگ محصولات و استعلام قیمت، همین امروز با ما تماس بگیرید یا از وب‌سایت ما بازدید فرمایید. اطمینان داشته باشید که با انتخاب کمپرسور نوری، کیفیت و اطمینان را به سیستم هوای فشرده خود هدیه خواهید داد.
